CATIA를 사용하다 보면 작업한 3D 모델을 다양한 파일 형식으로 저장하거나 변환해야 하는 상황이 자주 발생합니다. 특히 CATPART, STL, IGES, STEP은 3D 설계에서 가장 자주 쓰이는 대표적인 확장자입니다.
각 형식마다 특징, 장단점, 용량 차이가 존재하기 때문에 프로젝트 성격에 맞게 저장하는것이 좋습니다. 또한 파일변환을 할때 도데처 어떤 파일로 변환하는 것이 좋은지 또 어떤 차이점이 있는지 등 상세하게 알아보겠습니다. 글 마지막에는 전체적인 내용을 비교 표로 정리하였으니 참고 바랍니다.

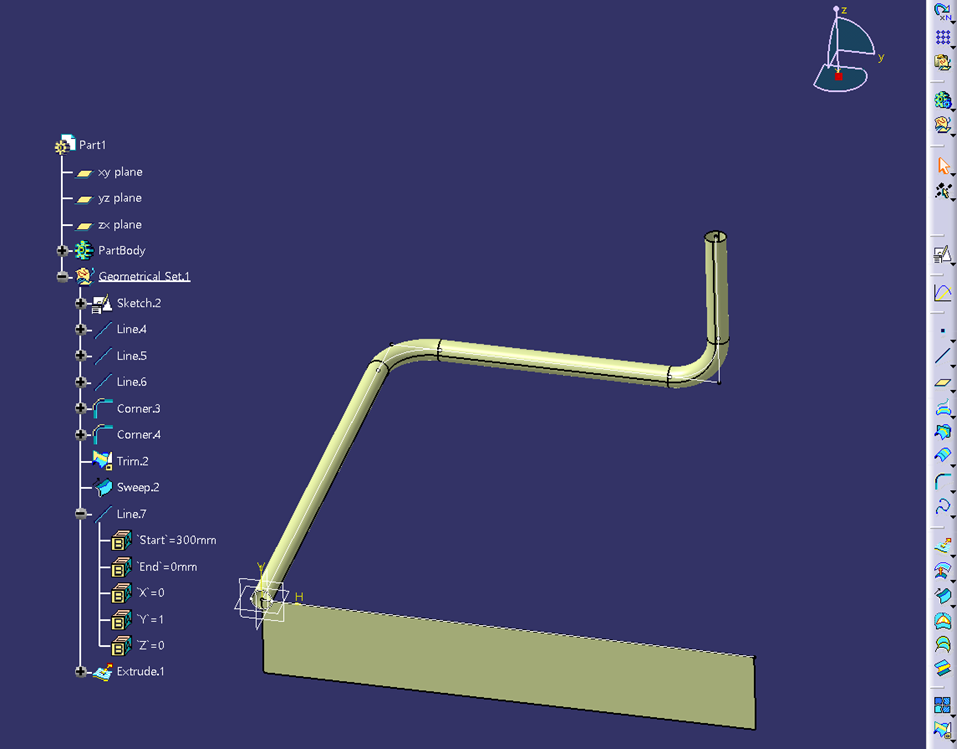

CATPART
CATIA 고유의 부품(Part) 저장 형식으로, 파라메트릭 정보와 설계 히스토리를 모두 포함합니다. CATIA를 사용하신다면 가장 많이, 가장 대표적으로 사용하는 파트입니다.
장점은 모든 설계 이력과 피처 트리를 그대로 유지가능하며, 파라메트릭 수정 가능 (치수·스케치·피처 편집), CATIA 환경에서 완벽 호환 된다는 점이 장점입니다. 마지막으로 모델링 시 에러도 가장 적습니다. 프로젝트 내부 설계 공유 제품 수정 및 반복 설계 작업 등 거의 대부분의 CATIA 설계시 사용됩니다.
단점은 CATIA 전용이므로 다른 CAD 프로그램과 호환성이 떨어지며, 파일 용량도 비교적 큰편에 속합니다. 호환성이 떨어진다라기보다 CATIA를 제외하면 거의 열리는 것이 없다고 보시면 됩니다.

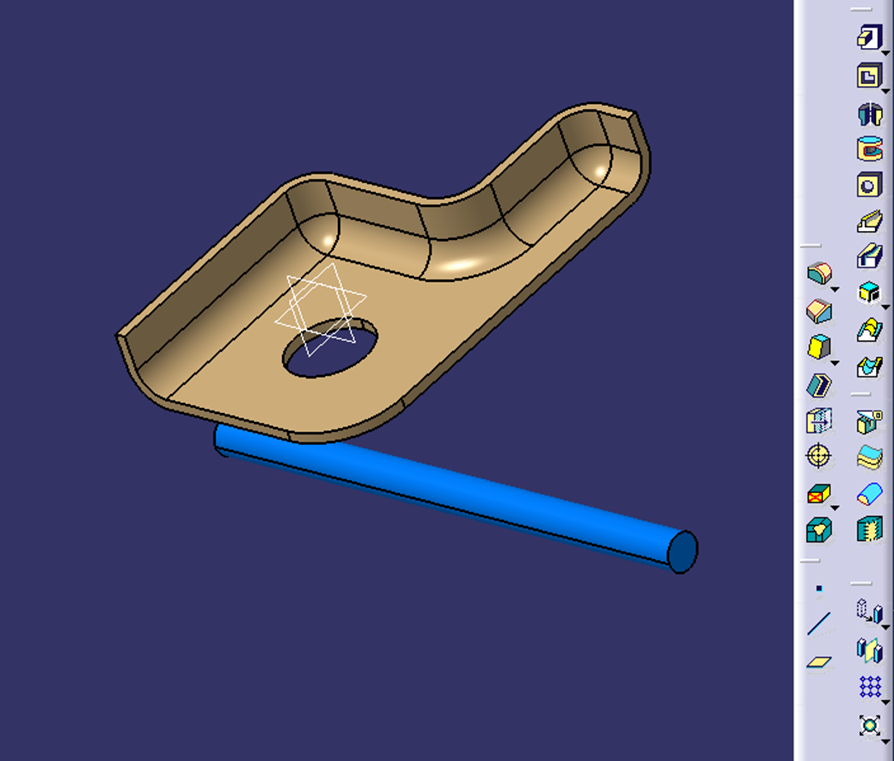

STL
삼각형 폴리곤(mesh)으로 모델 표면을 표현하는 형식, 주로 3D 프린팅에서 사용되는 형식입니다. 3D프린트를 사용하는 프로그램, 스캔 프로그램 등에서 자주 사용됩니다.
장점은 3D 프린터 및 CAM 소프트웨어에서 광범위하게 지원되며, 단순 형상 전송에 적합합니다.
단점은 파라메트릭 정보, 곡면 데이터 없다는 점입니다. 또한 해상도(삼각형 수)에 따라 용량이 엄청나게 커질 수 있습니다. 많은 곡면에 작은 메쉬사이즈가 있따면 용량이 기하급수적으로 늘어나게됩니다. CATIA에서는 고 용량은 오픈하기도 쉽지 않지만, 열리더라도 느려서 모델을 하기는 어려울 수 있습니다. 또한, 복잡한 곡면은 계단처럼 표현될 수 있습니다.

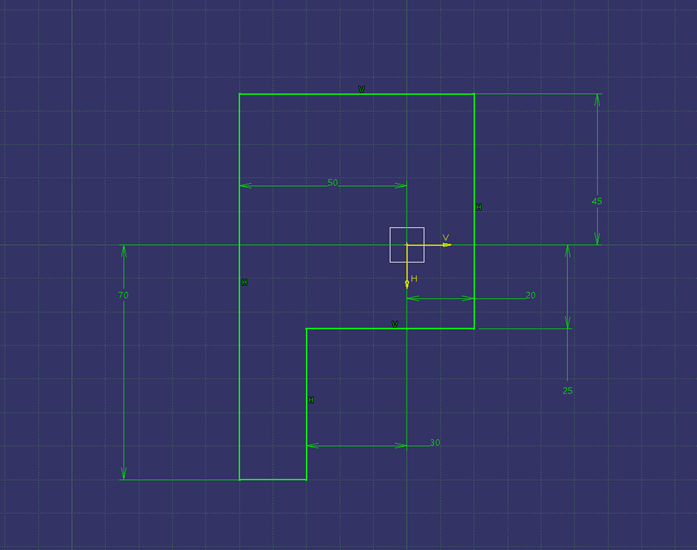

IGES
CAD 간 데이터 교환을 위한 오래된 표준 포맷입니다. 곡면(Surface)와 와이어프레임 데이터를 표현하는 확장자입니다.
장점은 웬만한 CAD 프로그램에서 열린다는 점입니다. 곡면(Surface) 형상이 잘 표현된다는 장점도 있습니다.
단점은 표준이 오래되어 호환성 문제나 데이터 손실이 될 수 있습니다. 솔리드(Solid) 형태로 가져올 때 오류 발생하기도 합니다.

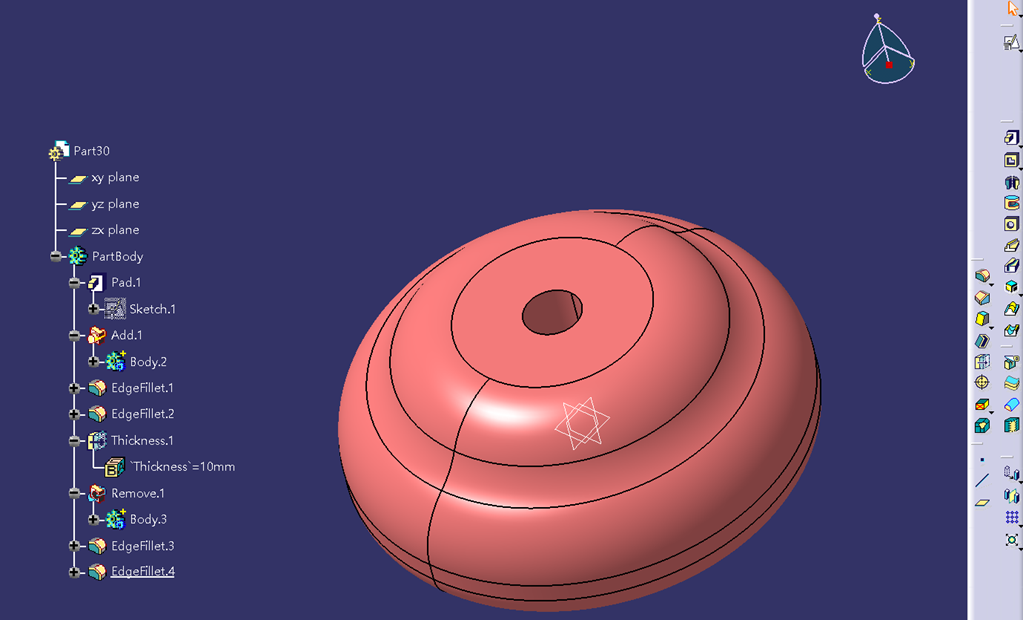

STEP
CAD 간 3D 형상을 교환하기 위한 최신 표준 포맷으로, 솔리드와 서피스 정보를 모두 지원합니다. 웬만한 CAD프로그램에서 오픈이 가능합니다.
장점은 IGES보다 안정적인 호환성과 정확한 솔리드 데이터 전달이 가능하다는 점입니다. 또한, 다양한 CAD 소프트웨어 지원한다는 점과 제품 구조 정보(Product Structure)까지 포함 가능다는 점이 가장 큰 장점으로 볼 수 있습니다.
단점은 CATPART처럼 파라메트릭 정보는 유지되지 않으며, 용량이 CATPART보다 작지만 복잡한 모델은 용량이 높은 편 입니다.
활용 예시
상황 및 작업별 추천 확장자를 알려드립니다. 형식별 장단점을 파악해두면, CATIA 작업 후 내보내기(Export) 시 불필요한 재작업을 줄일 수 있습니다. 특히 CATPART → STEP 변환은 제조 업체나 외부 협력사와 협업할 때 가장 안정적이므로 많이 사용됩니다.
- 내부 설계 작업 → CATPART (수정 가능)
- 3D 프린팅 → STL (삼각형 메시)
- 곡면 데이터만 전달 → IGES
- 타 CAD 사용 → STEP
3D파일 형식 비교 표
| 파일 형식 | 특징 | 장점 | 닩점 | 호환성 | 용량 |
| CATPART | CATIA 전용 부품 파일 | 파라메트릭 수정 가능, 설계 이력 유지 |
CATIA 외 호환성 낮음, 용량 큼 |
CATIA 전용 | 큼 |
| STL | 삼각형 메시 기반 | 3D 프린팅 표준, 단순 형상 전달 |
파라메트릭 정보 없음, 곡면 품질 저하 |
매우 높음 | 중간~큼 |
| IGES | 곡면, 와이어프레임 | 다양한 CAD 지원, 곡면 전달 가능 |
표준 오래됨, 솔리드 변환 시 오류 |
높음 | 중간 |
| STEP | 최신 3D 표준, 솔리드+서피스 지원 |
안정적 호환성, 정확한 형상 전달 |
파라메트릭 정보 없음 | 매우 높음 | 중간~큼 |
CATIA 3D파일 CATPART, STL, IGES, STEP 차이점을 알아보았습니다.
